PEARL珀尔AC-300光学准直仪
自准直仪
自准直仪是一种利用准直器光路中的棱镜目镜来读取被测物体平行度（以角度表示）的设备。除了角度测量外，它还适用于调整相机镜头的距离刻度以及测量法兰距。AC-80、140、200 和 300 型号允许通过旋转螺旋线圈来移动准直透镜，从而实现精确的距离设置。AC-80F、140F、200F 和 300F 中的“F”代表固定（Fixation），意味着透镜位置是固定的。
自准直仪是一种将棱镜目镜置于准直器光路内并检测平行度（角度）的设备。除了角度测量外，该设备还能调节相机镜头的焦距，也适用于法兰距测量。AC-80、140、200 和 300 型号可通过旋转螺旋线圈移动准直器透镜来实现无限远距离设置。AC-80F、140F、200F 和 300F 表示固定式，其透镜位置固定。

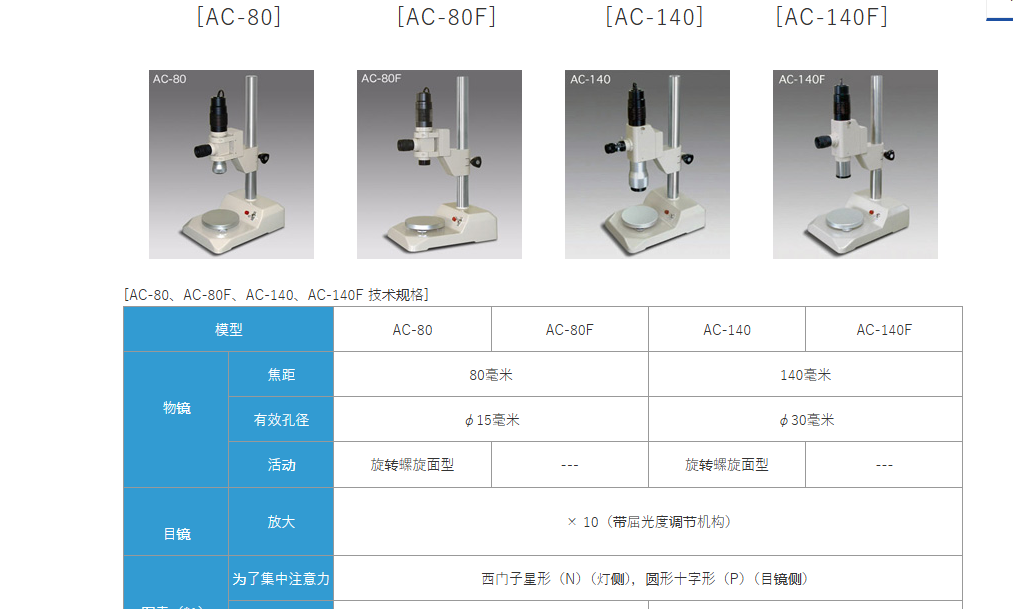

[AC-80]
[AC-80F]
[AC-140]
[AC-140F]
[AC-80、AC-80F、AC-140、AC-140F 技术规格]
| 模型 | AC-80 | AC-80F | AC-140 | AC-140F | |
|---|---|---|---|---|---|
| 物镜 | 焦距 | 80毫米 | 140毫米 | ||
| 有效孔径 | φ15毫米 | φ30毫米 | |||
| 活动 | 旋转螺旋面型 | --- | 旋转螺旋面型 | --- | |
目镜 | 放大 | × 10（带屈光度调节机构） | |||
| 图表（*1） | 为了集中注意力 | 西门子星形（N）（灯侧），圆形十字形（P）（目镜侧） | |||
| 角度读数 | --- | 圆形十字（N）（灯侧），1 分角刻度（P）（目镜侧） | |||
| 样品阶段 | 直径120毫米，带三点升降装置 | ||||
| 筛选 | 绿色滤镜 | ||||
| 光源 | 6V，12W钨丝灯 | ||||
| 功耗 | 交流100V/110V/220V/240V，20W | ||||
| 尺寸、重量 | 长290×宽200×高490毫米，12公斤 | ||||
| 配件 | 备用灯泡、备用保险丝、主机盖、电源线、使用说明书（*1）除了专用图表外，您还可以选择自动准直器图表和准直器图表。 | ||||
[AC-200]
[AC-200F]
[AC-300]
[AC-300F]
[AC-200、AC-200F、AC-300、AC-300F 技术规格]
| 模型 | AC-200 | AC-200F | AC-300 | AC-300F | |
|---|---|---|---|---|---|
| 物镜 | 焦距 | 200毫米 | 300毫米 | ||
| 有效孔径 | φ32毫米 | φ40毫米 | |||
| 活动 | 旋转螺旋面型 | --- | 旋转螺旋面型 | --- | |
目镜 | 放大 | × 10（带屈光度调节机构） | |||
| 图表（*1） | 为了集中注意力 | 西门子星形（N）（灯侧），圆形十字形（P）（目镜侧） | |||
| 角度读数 | 圆形十字（N）（灯侧），1 分角刻度（P）（目镜侧） | 圆形十字（N）（灯侧），30 秒角度刻度（P）（目镜侧） | |||
| 样品阶段 | 直径120毫米，带三点升降装置 | ||||
| 筛选 | 绿色滤镜 | ||||
| 光源 | 6V，12W钨丝灯 | ||||
| 功耗 | 交流100V/110V/220V/240V，20W | ||||
| 尺寸、重量 | 长290×宽200×高690毫米，14公斤 | ||||
| 配件 | 备用灯泡、备用保险丝、主机盖、电源线、使用说明书（*1）除了专用图表外，您还可以选择自动准直器图表和准直器图表。 | ||||
[AC-80TV]
[AC-80FTV]
[AC-140TV]
[AC-140FTV]
[AC-200TV]
[AC-200FTV]
[AC-300TV]
[AC-300FTV]
[AC-80TV、AC-140TV、AC-200TV、AC-300TV 技术规格]
| 模型 | AC-80电视 | AC-140电视 | AC-200TV | AC-300电视 | |
|---|---|---|---|---|---|
| 物镜 | 焦距 | 80毫米 | 140毫米 | 200毫米 | 300毫米 |
| 有效孔径 | φ15毫米 | φ30毫米 | φ32毫米 | φ40毫米 | |
| 活动 | 旋转螺旋面型 | ||||
目镜 | 放大 | × 10（带屈光度调节机构） | |||
| 图表（*1） | 为了集中注意力 | 西门子星形（N）（灯侧），圆形十字形（P）（目镜侧） | |||
| 角度读数 | --- | 圆形十字（N）（灯侧），1 分角刻度（P）（目镜侧） | 圆形十字（N）（灯侧），30 秒角度刻度（P）（目镜侧） | ||
| 样品阶段 | 直径120毫米，带三点升降装置 | ||||
| 筛选 | 绿色滤镜 | ||||
| 光源 | 6V，12W钨丝灯 | ||||
| 功耗 | 交流100V/110V/220V/240V，20W | ||||
| CCD相机 | 1/2 型，黑白 | ||||
| 监视器 | 9英寸黑白 | ||||
| 尺寸、重量 | 长365×宽200×高490毫米，20公斤 | 长365×宽200×高690毫米，22公斤 | |||
| 配件 | 备用灯泡、备用保险丝、主机盖、电源线、使用说明书、监视器、摄像机电源、摄像机连接线、BNC同轴电缆（*1）除了专用图表外，您还可以选择自动准直器图表和准直器图表。 | ||||
[AC-500] [AC-500F]
●AT-500S 已更名为 AC-500。
●AT-500 已更名为 AC-500F。
[AC-500、AC-500F 技术规格]
| 模型 | AC-500 | AC-500F | |
|---|---|---|---|
| 物镜 | 焦距 | 500毫米 | |
| 有效孔径 | φ50毫米 | ||
| 活动 | 旋转螺旋面型 | --- | |
目镜 | 放大 | × 10（带屈光度调节机构） | |
| 图表（*1） | 为了集中注意力 | 西门子星形（N）（灯侧），圆形十字形（P）（目镜侧） | |
| 角度读数 | 圆形十字（N）（灯侧），20 秒角度刻度（P）（目镜侧） | ||
| 样品阶段 | φ150毫米 | ||
| 筛选 | 绿色滤镜 | ||
| 光源 | 6V，30W钨丝灯 | ||
| 功耗 | 交流100V/110V/220V/240V，40W | ||
| 尺寸、重量 | 长300×宽220×高900毫米，21公斤 | ||
| 配件 | 备用灯泡、备用保险丝、主机盖、电源线、使用说明书（*1）除了专用图表外，您还可以选择自动准直仪图表和准直仪图表。 （*2）我们还生产 AC-500TV 和 AC-500FTV。 | ||
法兰
背衬夹具和安装座法兰距测量夹具用于测量镜头的法兰距，方法是将镜头放置在自准直仪的样品台上。考虑到各厂商镜头卡口的形状和厚度，法兰距是固定的，以便于测量。
[
法兰后夹具]
[夹具规格]
| 姓名 | 背衬夹具 |
|---|---|
| 主要单元标准值 | 26毫米 |
| 镜子尺寸 | φ40mm，t=15mm |
| 镜面精度 | λ/10 |
| 后视镜调节范围 | 26-36毫米 |
【安装支架】
●
除了我们的标准产品线外，我们还可根据您的后移支架定制生产各种安装支架。
[夹具（C型接口）规格]
| 姓名 | 背衬夹具 |
|---|---|
| 主要单元标准值 | 16毫米 |
| 镜子尺寸 | φ15mm，t=5mm |
| 镜面精度 | λ/10 |
| 后视镜调节范围 | 16-26毫米 |
[短焦
镜头法兰后部夹具]
【小型镜头夹具规格】
| 姓名 | 背衬夹具 |
|---|---|
| 主要单元标准值 | 0毫米 |
| 镜子尺寸 | φ20mm，t=5mm |
| 镜面精度 | λ/10 |
| 后视镜调节范围 | -3 至 +10 毫米 |
